THK HCR25A Curved LM Guide – Технические характеристики и выбор

Спасибо HCR25A Изогнутый LM Guide – характеристики, нагрузки и выбор

THK HCR25A — это изогнутый линейный направляющий движения, предназначенный для точных круговых и дуговых движений. Он относится к серии HCR, которая сохраняет четырёхнаправленную равную нагрузку THK даже на изогнутых рельсах. Типичные применения включают ротационные индексные столы, обработку полупроводников, упаковочные машины, автоматизированную инспекцию, оборудование для развлечений и системы круговой передачи.

Прежде чем оценивать изогнутое руководство, вам нужны чёткие характеристики. В этом руководстве рассматриваются размеры блоков, динамические/статические нагрузки, моментная ёмкость, варианты радиуса и практический пример размеров — всё в одном месте.

Размеры блока (HCR25A)

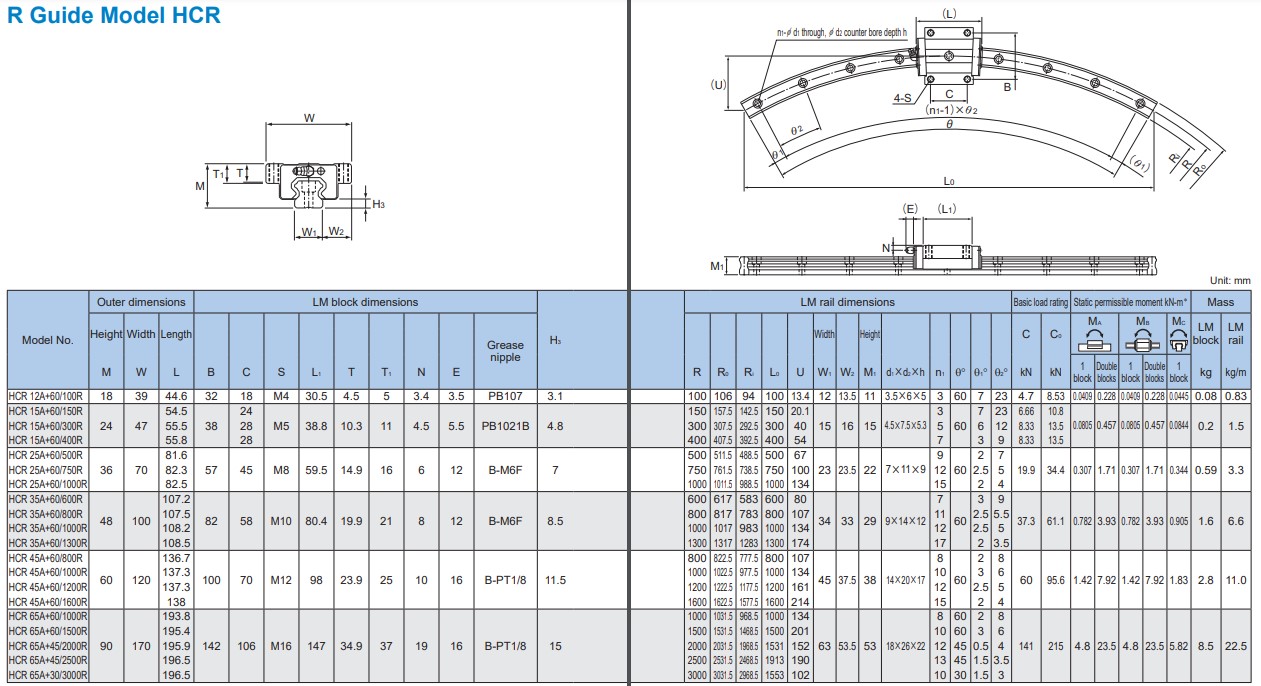

Согласно таблице размерностей серии HCR, блок HCR25A измеряется следующим образом:

Эти размеры применимы к конфигурациям HCR25A+60/500R, 750R и 1000R — размер блока одинаков во всех вариантах радиуса.


Показатели нагрузки (динамические и статичные)

Самые важные показатели для любого линейного направляющего — это его грузоподъёмность. HCR25A обеспечивает:

Динамическая мощность (19,9 кН)– нагрузка, при которой проводник достигает своего теоретически номинального срока службы. Эквивалентно примерно 19 900 Н, 2 029 кгс или 4 474 фунт-силы.
Статическая мощность (34,4 кН)— максимальная стационарная нагрузка до возможной постоянной деформации. Эквивалентно примерно 34 400 Н, 3 508 кгс или 7 733 фунт-силы.

Моментная грузоподъёмность

В реальных установках смещенные нагрузки и нависающие полезные нагрузки создают моменты. ДляСинглБлок HCR25A:

При использованиидва параллельных блока, жёсткость системы и моментная ёмкость значительно увеличиваются:

Именно поэтому многие системы роторной автоматизации используют конфигурацию с двойным блоком — они обеспечивают гораздо большую устойчивость и точность позиционирования.

Варианты радиуса железной дороги

THK предлагает три стандартных радиуса для HCR25A:

• R500– HCR25A+60/500R
• R750– HCR25A+60/750R
• R1000– HCR25A+60/1000R

Все три версии имеют одинаковый размер блока и нагрузку — меняется только изогнутый путь рельсов. Выбирайте исходя из необходимого диаметра вращения и доступного пространства.

Пример практического размера

Применение:Поворотный стол для инспекции
Полезная нагрузка:Арматура 25 кг + продукт 15 кг = 40 кг всего.
Вертикальная сила:F = м·г ≈ 40 × 9,81 ≈ 392 N (0,392 kN).

Сравните с динамическим рейтингом HCR25A (19,9 кН). Коэффициент безопасности примерно равен50×. Для такого типа нагрузки чистая вертикальная сила редко является ограничивающим фактором — моментные нагрузки и жесткость крепления обычно определяют конструкцию.

Почему инженеры выбирают HCR25A

• Конструкция с четырёхнаправленной одинаковой нагрузкой– управляет радиальными, обратными и боковыми нагрузками с обеих сторон, обеспечивая стабильную работу в сложных роторных системах.
• Высокая точность позиционирования– гоночная дорожка с готической аркой обеспечивает высокую жёсткость, плавное движение, низкое трение и отличную повторяемость.
• Гибкое изогнутое движение— обеспечивает точное круговое движение без необходимости использования индивидуальных распредвалов или дорогих роторных подшипников.

Рекомендации по отбору

Выберите HCR25A, когда:

• ✓ Полезная нагрузка ниже 500 кг
• ✓ Умеренные моментные нагрузки присутствуют
• ✓ Требуется круговое или дуговое движение
• ✓ Требуется высокая точность позиционирования
• ✓ Размер оборудования должен оставаться компактным

Рассмотрим HCR35A или более крупные модели, когда:

• ✓ Крепятся тяжёлые инструменты
• ✓ Существуют большие консольные нагрузки
• ✓ Используются системы высокоскоростного индексирования
• ✓ Значительные моментные нагрузки превышают 0,3 кН·м на блок

Ключевые выводы

THK HCR25A предлагает отличный баланс между компактными размерами и грузоподъемностью. Краткая справка:

• Динамическая нагрузка (C):19,9 кН
• Статическая нагрузка (C₀):34,4 кН
• Ёмкость момента (MA/MB):0,307 кН·м
• Моментная ёмкость (MC):0,344 кН·м
• Доступные радиусы:500 мм, 750 мм, 1000 мм
• Размер блока:36 × 70 × 82 мм

Для большинства автоматизированных поворотных столов, инспекционного оборудования, полупроводникового оборудования и систем круговой передачи HCR25A обеспечивает достаточную грузоподъемность, сохраняя известную точность и долговечность движения THK. Всегда проверяйте своё текущее распределение времени и условия крепления, чтобы получить максимум от этого руководства.
